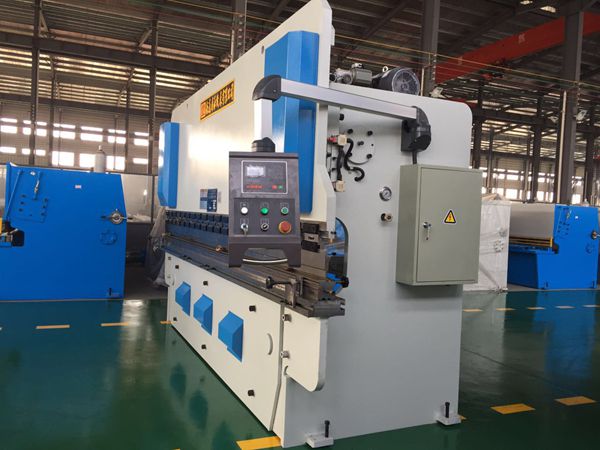

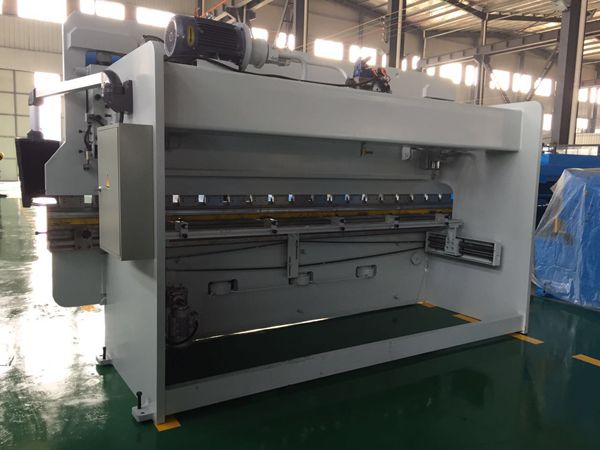

WC67Y-125/4000液壓板料折彎機
機器的基本技術參數:
|
序號 |
項目名稱 |
數值 |
單位 |
|
1 |
公稱壓力 |
1250 |
KN |
|
2 |
工作臺長度 |
4000 |
mm |
|
3 |
被折板料強度 |
≤450 |
N/mm2 |
|
4 |
立柱間距離 |
3300 |
mm |
|
5 |
喉口深度 |
420 |
mm |
|
6 |
工作臺與滑快間開起高度 |
405 |
mm |
|
7 |
滑塊行程/行程調節量 |
150/120 |
mm |
|
8 |
滑塊行程速度 |
空載 |
60 |
mm |
|
工作 |
8 |
mm |
|
回程 |
70 |
mm |
|
9 |
主電機 |
型號 |
Y160M-6B5 |
|
|
功率 |
7．5 |
KW |
|
轉速 |
970 |
KW |
|
10 |
液壓系統工作液壓壓力 |
26 |
Mpa |
|
11 |
軸向柱塞泵 |
型號 |
25MCY14-1B |
|
|
流量 |
25 |
L/min |
|
壓力 |
31.5 |
Mpa |
|
12 |
外形尺寸 |
長 |
4000 |
Mpa |
|
寬 |
1770 |
mm |
|
高 |
2450 |
mm |
|
13 |
機器重量（約） |
8000 |
kg | 性能與特點：
- 全鋼焊接結構，振動清除應力，機械強度高、剛性好。 液壓上傳動，平穩可靠。
- 機械擋塊，扭軸同步，精度高。
- 后擋料距離、上滑塊行程，電動調節、手動微調裝置、數字顯示。
- 上模配有撓度補償，250噸和長度4000mm以上機床可采用下撓度補償機構。
技術參數：
|
規格型號 |
公稱力 |
工作臺長度 |
立柱間距離 |
喉口深度 |
滑塊行程 |
開啟高度 |
工作速度 |
主電機功率 |
機器外形尺寸 |
|
kN |
mm |
mm |
mm |
mm |
mm |
mm/s |
kW |
mm |
|
WC67Y-100/3200 |
1000 |
3200 |
2680 |
320 |
120 |
370 |
8 |
7.5 |
3280×1820×2430 |
|
WC67Y-100/4000 |
1000 |
4000 |
3280 |
320 |
120 |
370 |
8 |
7.5 |
4080×1820×2430 |
|
WC67Y-160/3200 |
1600 |
3200 |
2600 |
320 |
200 |
470 |
7 |
11 |
3260×1940×2660 |
|
WC67Y-160/4000 |
1600 |
4000 |
3400 |
320 |
200 |
470 |
7 |
11 |
4060×1940×2660 |
|
WC67Y-160/5000 |
1600 |
5000 |
4100 |
320 |
200 |
470 |
7 |
11 |
5060×1940×2800 |
|
WC67Y-160/6000 |
1600 |
6000 |
4800 |
320 |
210 |
520 |
7 |
11 |
6060×1940×3030 |
|
WC67Y-200/3200 |
2000 |
3200 |
2600 |
320 |
200 |
520 |
7 |
15 |
3260×1940×2865 |
|
WC67Y-200/4000 |
2000 |
4000 |
3400 |
320 |
200 |
520 |
7 |
15 |
4060×1940×2865 |
|
WC67Y-200/6000 |
2000 |
6000 |
4800 |
320 |
200 |
520 |
7 |
15 |
6060×2190×3070 |
|
WC67Y-250/3200 |
2500 |
3200 |
2700 |
400 |
250 |
560 |
7 |
18.5 |
3260×1990×3060 |
|
WC67Y-250/4000 |
2500 |
400 |
3500 |
400 |
250 |
560 |
7 |
18.5 |
4060×1990×3060 | |
|
|
|
| |
|
| |
|
