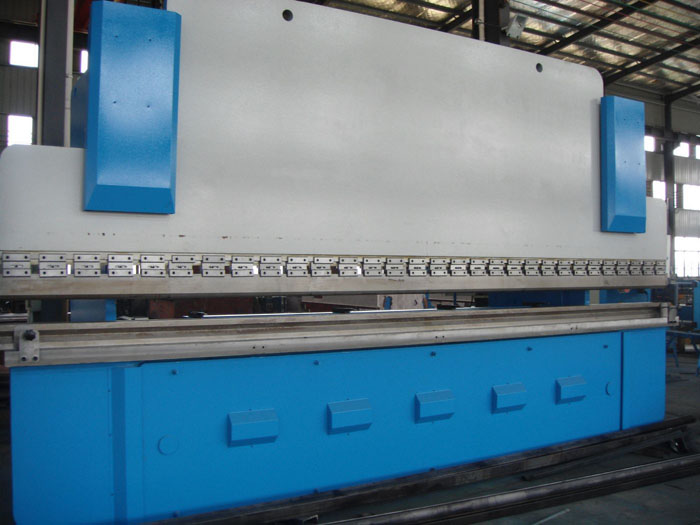

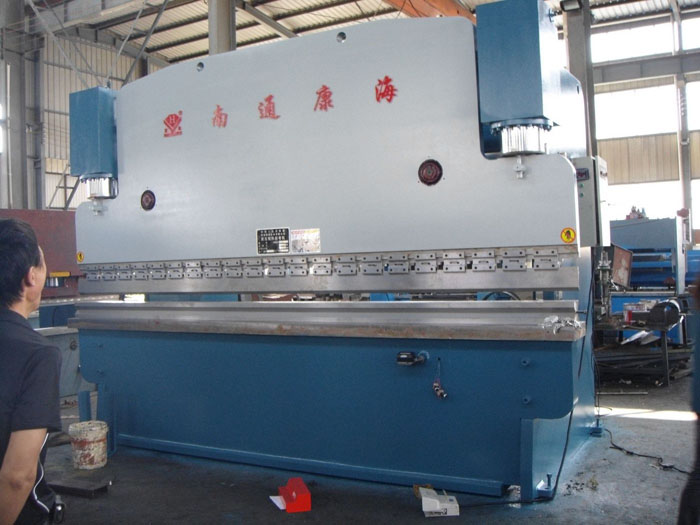

WC67Y-100/4000液壓板料折彎?rùn)C(jī)
機器的基本技術參數:
|
序號 |
項目名稱 |
數值 |
單位 |
|
1 |
公稱壓力 |
1000 |
KN |
|
2 |
工作臺長度 |
4000 |
mm |
|
3 |
被折板料強度 |
≤450 |
N/mm2 |
|
4 |
立柱間距離 |
3300 |
mm |
|
5 |
喉口深度 |
320 |
mm |
|
6 |
工作臺與滑快間最大開起高度 |
385 |
mm |
|
7 |
滑塊行程/行程調節量 |
120 |
mm |
|
8 |
滑塊行程速度 |
空載 |
60 |
mm |
|
工作 |
8 |
mm |
|
回程 |
70 |
mm |
|
9 |
主電機 |
型號 |
Y160M-6B5 |
|
|
功率 |
7．5 |
KW |
|
轉速 |
970 |
KW |
|
10 |
液壓系統最大工作液壓壓力 |
26 |
Mpa |
|
11 |
軸向柱塞泵 |
型號 |
25MCY14-1B |
|
|
流量 |
25 |
L/min |
|
壓力 |
31.5 |
Mpa |
|
12 |
外形尺寸 |
長 |
4000 |
Mpa |
|
寬 |
1770 |
mm |
|
高 |
2450 |
mm |
|
13 |
機器重量（約） |
7200 |
kg |
結構特點:

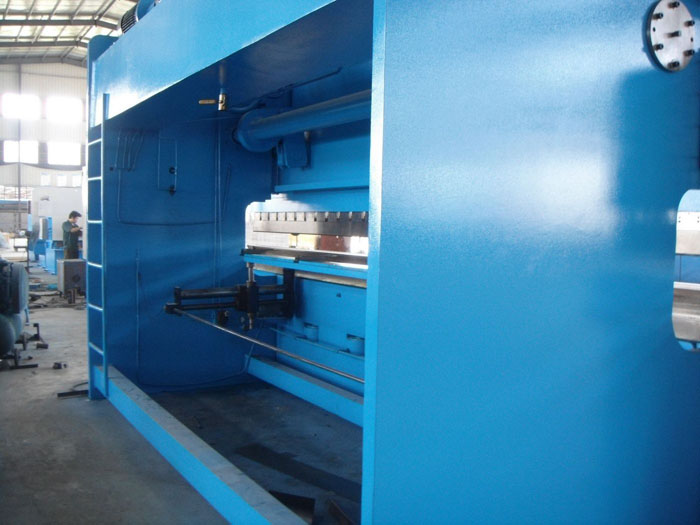

一、整機結構
機器采用整機焊接結構，機架由左右墻板、工作臺、油箱、撐擋、同步軸及滑塊等組成。
二. 技術與工藝
1、集成式液壓控制系統，結構緊湊，減少了管路連接，提高了系統的可靠性和易維修性。
2、采用扭軸同步，在滑塊兩端裝有2個同步擺臂，,使滑塊動作始終與工作臺保持平行, 工作時抗偏載能力強。油缸下限行程機械檔塊定位，連續工作折彎角度不漂移。上模加裝撓度補償機構，折板精度高。
3、擋料與滑塊行程調整，手動微調，數字顯示。液壓動力單元結構緊湊，安裝方便，采用了油液通道和接頭數量被限制到最小程度的集成液壓閥塊，滑塊上傳動，速度調節范圍大，工作平穩可靠。
4、上模配有撓度補償機構，調節方便。
